威高泰尔茂排风工程方案

一：更衣室排风

1、男更衣室棚顶中央位置开孔，安装艾美特300*300吸顶式排风机，顶排，福田单开关控制，2.5平津达线缆、室外穿线管、室内禁止明线。

2、女更衣室棚顶中央位置开孔，安装艾美特300*300吸顶式排风机，顶排，福田单开关控制，2.5平津达线缆、室外穿线管、室内禁止明线。

二：配电室排风

1、配电室上方明窗,按预置尺寸平均开2个孔，外部加防虫防雨百叶。

2、开孔处安装2台轴流风机-550W。

3、原电箱预留位置加装风机控制单元，按钮启停，带电源指示和工作指示灯，箱壳带手动和自动转换开关，内部带可设置开停时长的时间继电器。箱内4路空气开关开，可单独关闭所控的风机；

4、VVR主线，KBG管穿线。

三：机房排风

1、边窗合适位置按预置尺寸开孔，外加防雨防虫百叶。

2、开孔位置安装一台5.5KW轴流风机。

3、四台发热设备中间位置，离开发热孔垂直距离1.5米上方，安装吸热罩，尺寸2000*4000。(不建议用单一吸热罩，改为四发热源上方各开一个百叶风口)。

4、550*375风道，镀锌铁皮1.0厚度，风道高度与原风道持平或与上窗口持平。

5、原电箱旁加装风机控制箱，按钮启停，带电源和工作指示灯，带手动和自动转换开关，内部带可设置开停时长的时间继电器。

6、VVR主线，KBG管穿线。

四：实验室排风

1、临窗玻璃开孔、预置尺寸。

2、安装同轴管道风机-0.2kw。

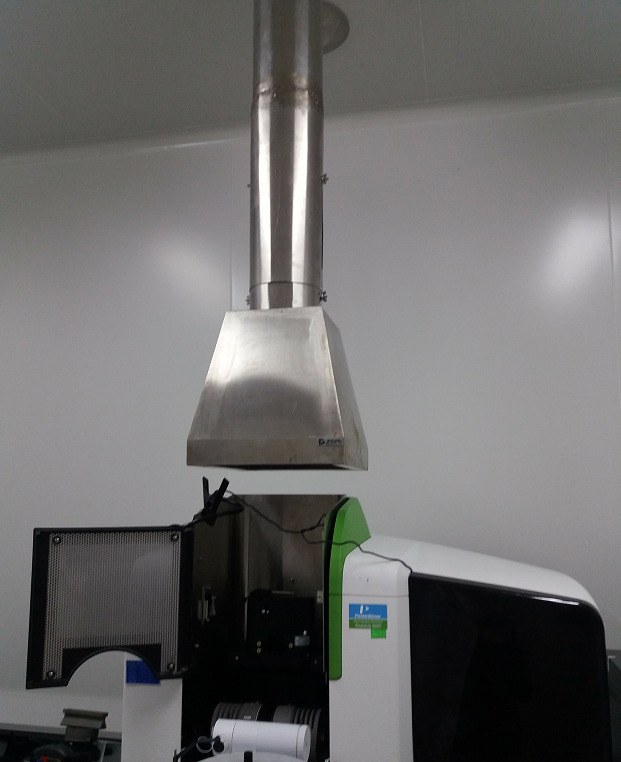

3、安装不锈钢吸气罩、参照原吸气罩。

4、安装不锈钢风道、参照原吸气罩。

5、VVR主线，KBG管走线，室内禁止明线。

6、增加控制开关。

五：乙炔管焊接

乙炔管，316L-D12.5-T1,气密激光焊，打磨平滑。

六：其它

1、未尽事宜现场调整。

2、文明施工，服从现场指挥。

3、完工后动工处恢复或密封，齐整美观，协调统一。

4、工程材料品牌见报价单，施工材料不低于报价材料的品牌度。

凯尔净化 2018/06/03
